Cómo entender el cuadro eléctrico de tu casa (sin ser electricista)

Si cada vez que miras el cuadro eléctrico de tu casa sientes que estás viendo la cabina de un avión, tranquilo: es normal.
La buena noticia es que no hace falta ser electricista para entender lo básico y saber qué hacer cuando “salta la luz”.

En este artículo vamos a ver, de forma clara y sencilla:

• Qué es cada elemento del cuadro eléctrico.
• Qué puedes tocar tú y qué no deberías ni plantearte.
• Qué hacer cuando se va la luz en casa.

El objetivo no es que te conviertas en profesional, sino que no entres en pánico cuando algo falle.

Por qué es importante conocer tu cuadro eléctrico

Seguridad: evitar sustos y averías

El cuadro eléctrico es el “cerebro” de la instalación de tu casa.
Si sabes mínimamente cómo funciona:

• Evitas manipular cosas que no deberías.
• Sabes cortar la corriente rápido si hay un problema.
• Entiendes mejor lo que te explica un profesional cuando viene a casa.

Saber qué hacer si “salta la luz”

A todos nos ha pasado:

• Estás tan tranquilo y, de repente, todo se apaga.
• Vas al cuadro, ves varias palancas y… ¿y ahora qué?

Si sabes identificar el interruptor general, el diferencial y los magnetotérmicos, ya tienes media batalla ganada.

Ahorrar tiempo (y dinero) al explicárselo a un profesional

Cuando llamas a un electricista y le dices:

“Salta el diferencial cuando pongo el horno y el lavavajillas”

es muy distinto a:

“Se baja una palanca de esas del cuadro”.

Cuanto mejor describas el problema, más rápido se soluciona.

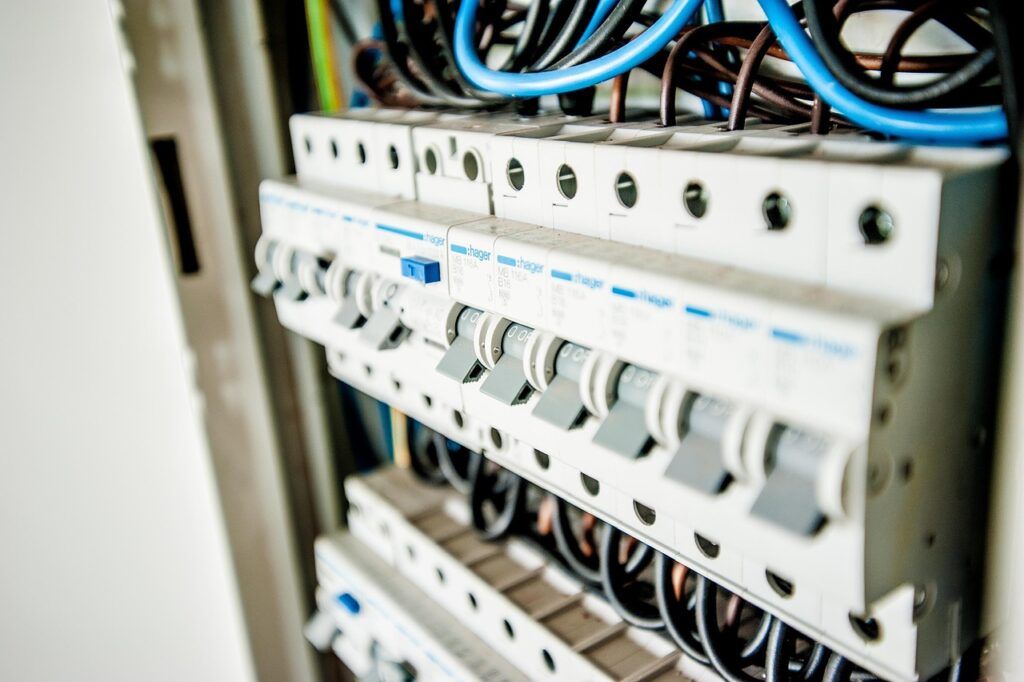

Elementos principales del cuadro eléctrico

No todos los cuadros son iguales, pero casi todos tienen estos elementos básicos:

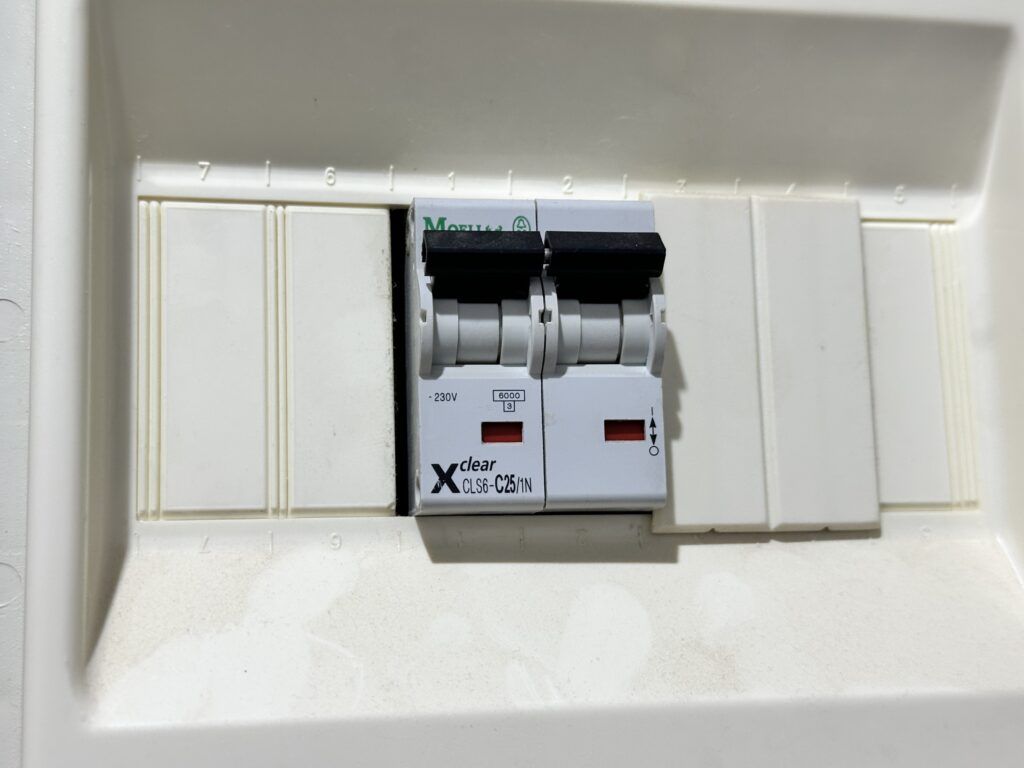

Interruptor general

Es la “palanca maestra”.
Sirve para cortar toda la corriente de la vivienda.

• Si lo bajas, te quedas sin luz en toda la casa.
• Se usa, por ejemplo, si vas a estar mucho tiempo fuera o ante una avería seria.

Piensa en él como el ON/OFF general.

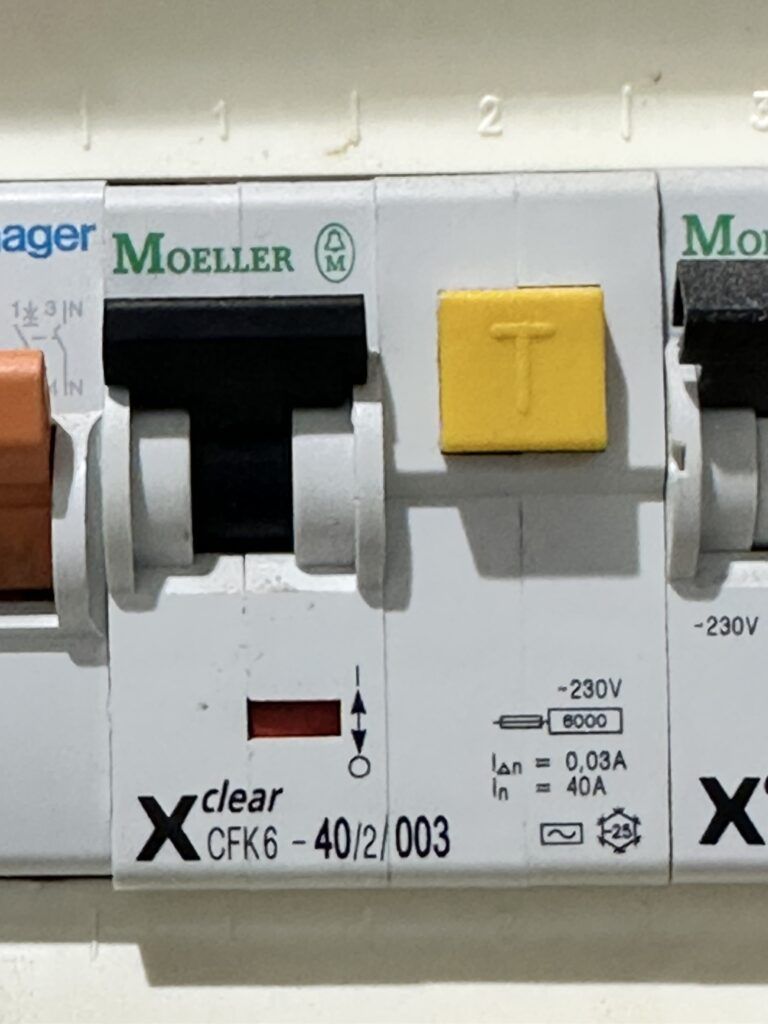

Interruptor diferencial

El diferencial es el que te protege frente a contactos indirectos (fugas de corriente a tierra).

• Suele tener un botón de “TEST” o “T”.
• Cuando “salta” el diferencial, normalmente toda la casa se queda sin luz o sin una parte importante.

Su función es muy clara:

Si detecta una corriente de fuga que podría ser peligrosa para las personas, corta la corriente.

Por eso es tan importante que funcione correctamente.

Magnetotérmicos

Son los “automáticos” que se encargan de proteger cada circuito:

• Alumbrado (luces).
• Enchufes de uso general.
• Cocina / horno.
• Lavadora, lavavajillas, termo, etc.

Protegen frente a:

• Sobrecargas (demasiada demanda en ese circuito).
• Cortocircuitos (fallos graves en la instalación o aparatos).

Cuando se “baja” un magnetotérmico:

• El problema suele estar en ese circuito o en algún aparato conectado a él.

Etiquetas y circuitos

Lo ideal es que tu cuadro tenga etiquetas del tipo:

• “Luces salón y dormitorios”
• “Enchufes cocina”
• “Lavadora y lavavajillas”
• “Horno y vitro”

Si no las tiene, te recomiendo que algún día, con calma, pareja y libreta:

1. Bajes uno por uno los magnetotérmicos.
2. Veas qué se queda sin luz.
3. Lo apuntes y lo etiquetes.

Eso, a futuro, te ahorra muchos quebraderos de cabeza.

Qué hacer cuando “salta” algo en el cuadro

Diferenciar entre diferencial y magnetotérmico

• Si se baja solo uno de los pequeños (magnetotérmicos), el problema está en ese circuito.
• Si se baja el diferencial, suele afectar a más zonas de la casa.

Pasos básicos cuando se va la luz

1. Mira el cuadro:
   • ¿Qué interruptor está abajo?
2. Si es un magnetotérmico:
   • Sube la palanca.
   • Si vuelve a bajar al momento, puede haber un aparato o cable con problema.
3. Si es el diferencial:
   • Apaga algunos magnetotérmicos (por ejemplo, los de enchufes).
   • Sube el diferencial.
   • Ve subiendo magnetotérmicos uno a uno para localizar qué circuito da problemas.

⚠️ Si al subir el diferencial vuelve a “saltarse” inmediatamente, aunque tengas varios circuitos bajados, mejor llamar a un profesional. No improvises.

Cuándo tiene sentido desenchufar aparatos

Si siempre salta al usar un aparato concreto (por ejemplo, horno, lavadora, calefactor):

• Desenchúfalo.
• Vuelve a subir el magnetotérmico/diferencial.
• Si sube y no vuelve a saltar, es muy probable que el problema esté en ese aparato.

Ojo: esto es una pista, no un diagnóstico definitivo.

Qué puedes hacer tú y qué debe hacer un profesional

Lo que sí puede hacer un usuario normal

• Subir y bajar interruptores del cuadro.
• Identificar qué circuito ha fallado.
• Etiquetar los circuitos para entender mejor el cuadro.
• Desenchufar aparatos problemáticos.

Lo que NO deberías hacer

• Meter mano dentro del cuadro eléctrico.
• Añadir o cambiar magnetotérmicos.
• Hacer empalmes en cajas de registro si no sabes lo que estás haciendo.
• “Trucar” el diferencial porque “salta mucho”.

La electricidad no perdona errores.
Para cualquier intervención más allá de lo básico, mejor un profesional cualificado.

Conclusión

Entender tu cuadro eléctrico no va de ser electricista, sino de:

• Saber qué estás viendo.
• No asustarte cuando “salta la luz”.
• Poder explicar mejor las averías cuando llames a un profesional.

Con conocer el interruptor general, el diferencial y los magnetotérmicos, ya tienes una base muy sólida.
